QPI link L1 Power management

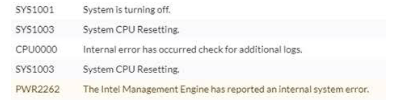

Dell knowledge base 확인 시 간헐적으로 PWR2262 발생 후 turning off  사례있음

- Bios v2.8.0 Update 권장



PWR2262 가 발생되면서 시스템이 turning off 가 될 경우 진행할 수 있는 조치 방법

1. Bios 2.8.0 Update
2. update 후 Bios setting (C-state & QPI link L1 power management disable 권고)



Bios 항목 설명

• QPI link L1 Power management – Disabled

퀵패스 인터커넥트(QuickPath Interconnect)의 전력관리 옵션으로 QPI는 mainboard chipset 과 CPU 간 BUS통신의 전력관리 프로토콜

PowerEdge server의 Mainboard는 QPI L1 power를 통하여 BUS통신에 대한 전력관리를 하고 있음

다만 해당 값이 OS의 CPU사용량에 따라서 간헐적으로 문제가 발생되는 것이 보고된 상태로 임시조치 사항으로 Disabled를 권고



• C states – Disabled

해당 항목은 CPU가 유휴(idle)상태일때 전원공급을 조절하여 전력량을 낮추는 기술

기본값은 enabled 이며 disabled로 변경하여 CPU 유휴상태에서 전력 소모하지 않고 그대로 유지하게 되는데 해당 값을 Disabled로 권고 하는 이유는 OS의 CPU의 사용량이 급감 할 경우 서버 내 전력 관련 문제 발생 될 수 있기 때문이다.



C states 항목은  Disabled 세팅 되며, QPI LINK는 v2.8.0 으로 업데이트 하면 새로 생기는 항목 Disabled Bios v2.8.0(최신)에 E5-2600 v4 제품군 프로세서 마이크로코드 버전 업데이트도 추가 되어 최신 버전으로 유지 하는 것을 권장한다
